Принцип работы АУАэрационная установка Евролос Про

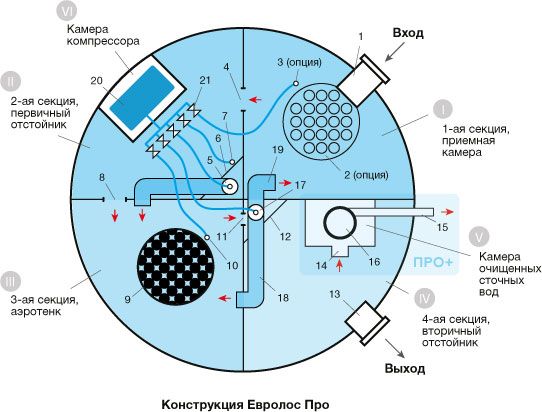

Аэрационная установка (АУ) Евролос ПРО представляет из себя цилиндрическую емкость, состоящую из двух частей — корпуса и горловины с крышкой. Внутренняя часть корпуса разделена перегородками на четыре секции, последовательно сообщающиеся между собой при помощи переливов и перекачивающих устройств.
Внутри секций расположено легкосъемное технологическое оборудование.
В верхней части корпуса расположена горловина с крышкой, внутри которой находится камера для воздуходувного оборудования.
1 Патрубок поступающей сточной воды
2 Перелив между 1-ой и 2-ой секциями
3 Эрлифт подачи сточных вод в аэротенк, 3-ая секция
4 Фильтр грубой очискти
5 Узел обдува фильтра
6 Аварийный перелив
7 Блок инертного носителя микроорганизмов
8 Мелкопузырчатый аэратор
9 Поступление воды во вторичный отстойник, 4-ая секция
10 Струенаправляющая пластина
11 Патрубок очищенной сточной воды (самотечный отвод)
12 Патрубок очищенной сточной воды (напорное удаление)
13 Напорный трубопровод (напорное удаление)
14 Насос откачки очищенных сточных вод
15 Эрлифт возвратного и избыточного ила
16 Подача возвратного ила
17 Подача избыточного ила
18 Компрессор
19 Распределительный узел воздуховодов
2 Перелив между 1-ой и 2-ой секциями
3 Эрлифт подачи сточных вод в аэротенк, 3-ая секция
4 Фильтр грубой очискти
5 Узел обдува фильтра
6 Аварийный перелив
7 Блок инертного носителя микроорганизмов
8 Мелкопузырчатый аэратор
9 Поступление воды во вторичный отстойник, 4-ая секция
10 Струенаправляющая пластина
11 Патрубок очищенной сточной воды (самотечный отвод)
12 Патрубок очищенной сточной воды (напорное удаление)
13 Напорный трубопровод (напорное удаление)
14 Насос откачки очищенных сточных вод
15 Эрлифт возвратного и избыточного ила
16 Подача возвратного ила
17 Подача избыточного ила
18 Компрессор
19 Распределительный узел воздуховодов

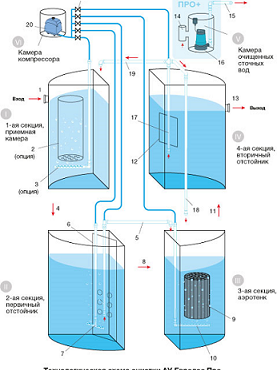

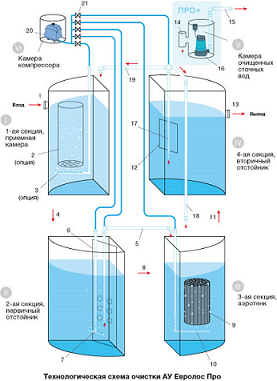

Несмотря на повышенные требования к простоте эксплуатации конечным потребителем, в АУ реализована современная технология очистки сточных вод, которая представляет собой полный цикл механико-биологической очистки и включает следующие основные этапы:
- Двухступенчатая механическая очистка;
- Усреднение расхода и концентрации загрязняющих веществ;
- Биологическая очистка в анаэробных условиях;
- Биологическая очистка в аэробный условиях.
- Двухступенчатая механическая очистка;
- Усреднение расхода и концентрации загрязняющих веществ;
- Биологическая очистка в анаэробных условиях;
- Биологическая очистка в аэробный условиях.
Первая секция I представляет собой анаэробную камеру, в которой опционально может быть размещена приемная корзина для задержания крупных неорганических загрязнений и дробления органических загрязнений (2).
Вторая секция II также представляет собой анаэробную камеру, в которой установлен эрлифт подачи сточных вод в третью секцию (5) и фильтр грубой очистки для задержания загрязнений средних размеров (6).
Третья секция III представляет собой аэротенк, в котором размещена кассета с пластмассовым носителем для иммобилизации микроорганизмов (9).
Четвертая секция IV представляет собой вторичный отстойник, в котором происходит отделение очищенной воды от активного ила.
Активный ил удаляется из отстойника с помощью эрлифта (17).
Вторая секция II также представляет собой анаэробную камеру, в которой установлен эрлифт подачи сточных вод в третью секцию (5) и фильтр грубой очистки для задержания загрязнений средних размеров (6).
Третья секция III представляет собой аэротенк, в котором размещена кассета с пластмассовым носителем для иммобилизации микроорганизмов (9).
Четвертая секция IV представляет собой вторичный отстойник, в котором происходит отделение очищенной воды от активного ила.
Активный ил удаляется из отстойника с помощью эрлифта (17).
Принудительный сброс
При невозможности самотечного удаления очищенных сточных вод конструкцией АУ предусмотрена возможность установки в 4-ой секции дополнительной камеры V для размещения насоса принудительного удаления очищенных вод (16).
В горловине аэрационной установки размещена камера VI, в которой размещается компрессор (20), а также розетки для подключения электрооборудования. На внутренней стенке камеры закреплен распределительно-регулировочный узел (21) с быстросъемными соединениями, от которого идут воздуховоды ко всем потребителям АУ.
Технология очистки
Технология очистки
Самотечная система водоотведения жилого дома подключается к входному патрубку (1) Изделия. Сточные воды от пользователей поступают в 1-ую секцию I, в которой происходит задержание крупных неорганических отходов, а также дробление крупных органических загрязнений. В 1-ой секции происходит частичное осветление сточных вод, в результате чего часть органических веществ осаждается на дне, а часть — всплывает наверх и образует корку.
